矿用振动筛
YA系列
圆振动筛
Vibrating Screen

产品简介
FEATURES

圆振动筛适用于矿石和煤等物料的粗、中、细、极细各级筛分。也可用于对物料作脱水、脱泥、脱介质等处理。圆振动筛结构新颖,技术参数先进,处理能力大,筛选效率高,采用振动电机作为激振源,使用维修方便。

圆振动筛工作原理:
电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。

圆振动筛工作特点:
     采用块偏心作为激振力,激振力强。
     筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
     采用轮胎联轴器,柔性连接,运转平稳;
     采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

圆振动筛主要结构
圆振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成

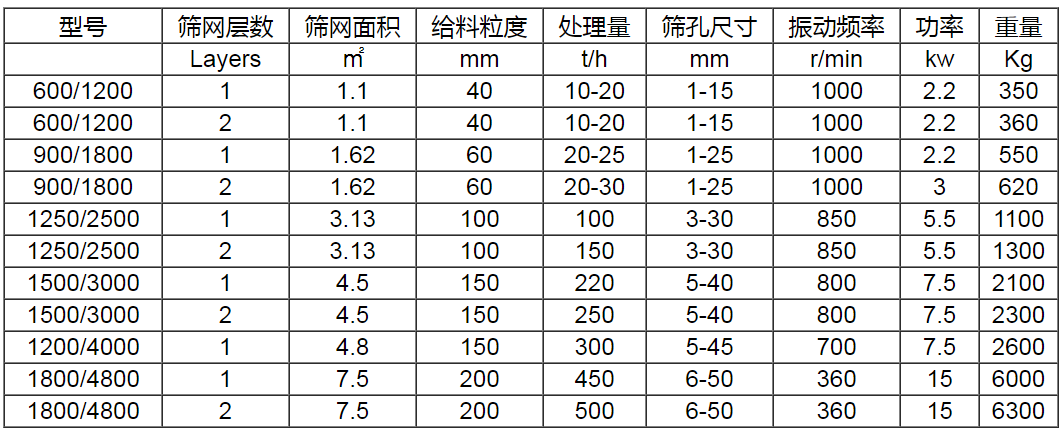

技术参数
PARAMETER
